Construire des réseaux optiques passifs (PON) de qualité à grande échelle : système de test centralisé

Les réseaux optiques passifs (PON) ont révolutionné l’internet haut débit en offrant des services d’une efficacité remarquable par la fibre optique. Pour garantir la qualité et les performances de ces réseaux, il est essentiel de disposer d’un processus de certification robuste. Dans cet article de blog, nous allons aborder l’approche du système de test centralisé qui permet de certifier la construction des réseaux optiques passifs. Nous examinerons également ses avantages potentiels et les types de problèmes qu’elle est capable de résoudre.

La certification joue un rôle crucial dans la construction des réseaux PON pour plusieurs raisons:

• Protection de l’investissement : Personne ne devrait investir dans la construction/le déploiement d’un réseau PON sans bénéficier, en retour, d’un réseau entièrement certifié.
• Fiabilité : les réseaux PON se doivent d’être fiables pour répondre aux attentes des clients. Seule la certification permet de garantir que l’infrastructure installée est conforme aux normes de l’industrie et fonctionnera comme prévu dans le long terme.
• Assurance qualité : la certification permet également de garantir que le processus de construction et le matériel utilisé respectent des normes de qualité strictes, et que le réseau peut résister aux facteurs environnementaux et offrir des performances constantes.
• Efficacité : une certification appropriée permet aux opérateurs réseau de détecter et de rectifier les problèmes potentiels lors de la phase de construction, ce qui minimise les interruptions et les réparations ultérieures coûteuses.

L’absence de tests complets ou des procédures de test inexistantes ou trop légères, combinés à d’autres facteurs caractéristiques de la construction d’un réseau PON classique (par exemple, le fait que les clients soient raccordés petit à petit) peuvent impacter négativement les clients actuels ou les nouveaux clients En effet, le taux d’échec de raccordement et de mise en service lors d’une nouvelle installation FTTH peut monter jusqu’à 30 % selon les opérateurs. Une partie de ces échecs est dûe a une raison technique sur la fibre. Inutile de dire que ces chiffres sont choquants et très coûteux pour ces fournisseurs de services en termes d’interventions supplémentaires de dépannage/d’installation, de remplacements inutiles de liens optiques et de retards dans le retour sur investissement (à savoir, la facturation des clients). Ces interventions supplémentaires peuvent en outre empêcher d’atteindre les objectifs environnementaux visant à réduire l’empreinte carbone.

Pour améliorer de manière significative le taux de de réussite dès la première intervention des raccordements client, VIAVI a développé une application de test centralisé pour son système de surveillance à distance des réseaux optiques (ONMSi), spécifiquement conçue pour la certification des réseaux PON.

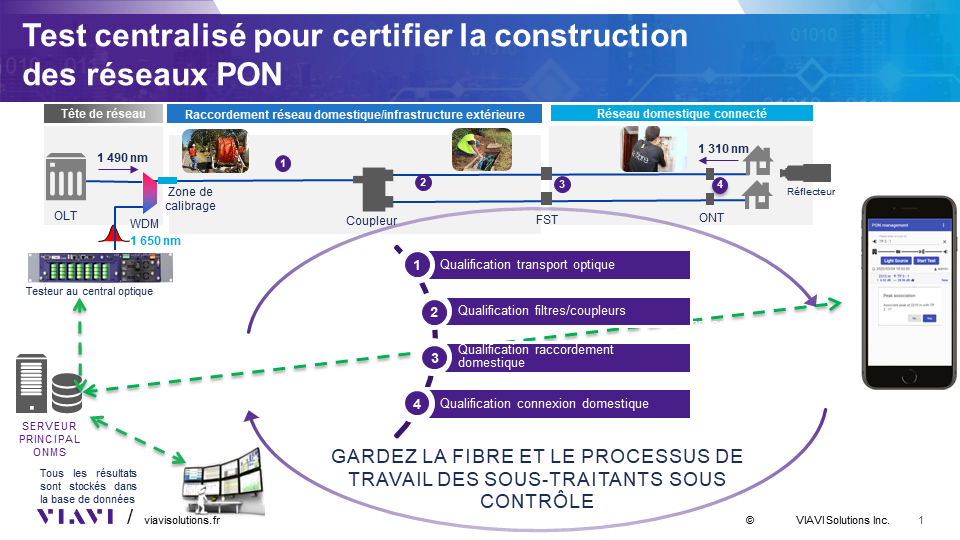

Qu’est-ce qu’un système de test centralisé pour la certification de la construction des PON ? Plutôt que de recourir à des réflectomètres optiques (OTDR) portables, les techniciens sont équipés de réflecteurs optiques et d’une application de test mobile installée sur un téléphone ou une tablette. L’équipement de test, un OTDR monté sur rack, est installé au niveau du central optique, et est connecté au Web/cloud pour l’accès externe et est géré par un système de test centralisé, grâce à l’application mobile. L’approche de système de test centralisé exige également que le réseau PON soit construit dans un ordre logique et séquentiel en partant du central optique vers les points de branchements optiques (PBO). Une fois que la partie « transport » du réseau connectée au central optique est posée et que toutes les épissures de fibre ont été réalisées, le système peut être testé. Le technicien terrain connecte un réflecteur à la fibre et utilise l’application de test mobile pour déclencher, depuis le central optique, un test distant dont le résultat est automatiquement enregistré. En cas de réussite, cette phase de la construction est marquée comme achevée, ce qui permet d’avoir un rapport en temps réel sur l’avancement du projet. Ensuite, les coupleurs PON sont connectés et il est possible de vérifier au moyen de tests que la fibre de transport est bien connectée au coupleur. Enfin, les fibres de distribution peuvent être installées et à leur tour testées/certifiées dans la foulée.

Il est possible étendre ce système de test centralisé à l’aide de commutateurs optiques intégrés et s’en servir pour tester plusieurs réseaux PON en bénéficiant ainsi de gains d’efficacité au niveau de la couverture.

Cette approche offre plusieurs avantages pour le processus d’acceptance de la phase de construction :

• Des procédures de test simplifiées : elles évitent de devoir exécuter des tests à plusieurs points du réseau et rationalisent la procédure de certification en vue d’accélérer et d’optimiser la certification du réseau. Les techniciens n’ont pas besoin d’avoir une connaissance préalable en matière d’utilisation d’un OTDR.
• Conformité avec la méthode de travail (MOP, method of Procedure) : les tests sont prédéfinis en fonction de la conception du réseau et de la section du réseau PON testé.
• Certification à 100 % : avec les gains de temps résultant de la vitesse de test et de l’enregistrement/audit automatique des résultats, vous pouvez tester davantage de fibres dans le même temps par rapport à l’approche basée sur un OTDR portable classique. Au lieu de certifier une seule partie du réseau PON, vous certifiez 100 % du réseau et vous éliminez toute ambiguïté lors des phases de clôture ou de transfert de la construction.
• Efficacité : les techniciens peuvent résoudre tout problème au niveau des fibres, des épissures ou autre, avant de quitter un site, ce qui évite des interventions futures de reconfiguration/maintenance.
• Gestion de projets améliorée : l’approche de test centralisé fournit une vue complète de l’avancement de la construction du réseau en temps réel.

Diagramme d’avancement de la construction d’un réseau PON RFTS

Tous ces facteurs contribuent à accélérer le déploiement du réseau PON avec une qualité supérieure, une fiabilité renforcée et un retour sur investissement plus rapide.

Outre ces avantages, une fois la certification achevée, pour transformer ce même système en un outil de suivi des installations, il suffit d’ajouter des capacités d’analyse de la fibre, qui sont par exemple disponibles dans les Packages d’analyse et de surveillance de la fibre optique , VIAVI ONMSi. Nous en parlerons dans un prochain billet de blog. Vous pouvez utiliser les mêmes réflecteurs optiques et la même application de test pour vérifier les activations/installations de service et suivre le taux de raccordement. De plus, en parallèle, le système peut surveiller les installations récentes et identifier de manière proactive tout problème afin de maximiser la qualité de service et minimiser les interruptions. Ce système remplit donc diverses fonctions et améliore le retour sur investissement global puisqu’il ne se limite pas à l’étape de certification de la construction dans le cycle de vie d’un réseau PON.

L’approche de test centralisé change la donne en matière de certification des réseaux PON. Son processus de test rationalisé, ses capacités automatisées de rapport et de surveillance en temps réel ainsi que la gestion améliorée du réseau permettent d’avoir des réseaux de qualité supérieure, avec des taux améliorés d’installation et d’activation de service initiales. VIAVI a démontré cette capacité dans le monde réel avec de nombreux fournisseurs de services, tels que BT Openreach (Royaume-Uni) et Proximus (Belgique). C’est également un système qu’adoptent les fournisseurs alternatifs, pour satisfaire leurs investisseurs. Ils peuvent ainsi leur démontrer qu’ils obtiennent une juste valeur pour leur investissement, un bon rapport qualité-prix et un retour sur investissement satisfaisant.

L’adoption d’une approche de test centralisé, utilisant une solution de test et de surveillance à distance de la fibre optique pour certifier la qualité de la construction, a permis de multiplier par trois (x3) en moyenne le nombre d’installations réussies par semaine/mois.

Mais, comprenez-moi bien, l’utilisation d’un OTDR portable ou celle d’un système centralisé de test sont toutes deux des approches valides et nécessaires pour garantir la qualité et les performances d’un réseau PON. Chaque approche a ses propres avantages. Les opérateurs réseau doivent soigneusement identifier leurs besoins spécifiques et tenir compte de la taille de leur réseau pour choisir l’approche de certification la plus judicieuse pour le processus de construction de leur réseau PON. En optant pour la méthode adaptée, les propriétaires/opérateurs de réseau seront en mesure de fournir des services fibre optique haut débit, fiables et à hautes performances, qui satisferont aux exigences des investisseurs, des actionnaires et des clients.

Téléchargez notre livre blanc Tests automatisés de bout en bout des réseaux optiques PON pour en savoir plus.

Douglas Clague est actuellement responsable marketing pour les solutions de fibre optique chez VIAVI. Doug possède plus de 20 ans d’expérience dans le domaine des tests et des mesures, principalement dans les technologies relatives à la fibre optique et aux câbles utilisées à l’appui du secteur des télécommunications. Avant de travailler chez VIAVI, Doug a été ingénieur en production puis responsable avant-vente et responsable marketing-vente. Doug a participé à de nombreuses commissions influentes dans le secteur des technologies de la fibre optique et des câbles. Il a étudié à l’Université Brunel de Londres et a obtenu un Honors Degree en ingénierie électrique et électronique.
