为什么要进行双向光纤测试？

好吧，让我们从为什么要测试开始。

随着所有的时间、精力和金钱（尤其是金钱）投入暗纤的部署或光纤网络的建设，业主和投资者希望确保他们从这些项目中获得高质量的光纤链路。

每个人都知道，在签署和移交这些光纤建设项目时，需要进行某种形式的测试和认证。只有这样，才能确认工作是否正确完成，并尽可能准确地衡量光纤链路是否符合设计规范。

我们都知道，如果不按规格建造，可能会出现问题。

首先，光纤无法通过验收，这将引发返工和重新返回现场进行修复/纠正问题的某种形式的工作。这会产生额外的成本，很可能必须由承包商（或承包商公司）承担，因此远远不如通过在初始构建期间和您仍在现场时执行任何纠正措施来避免这种情况，而不必经历拒绝、返工、重新认证等循环。

或者光纤可能通过认证，但在激活时出现问题，导致激活延迟或过早失效。在这种情况下，您实际上增加了未来的运营和维护成本。

在某种程度上，这是您执行的测试的级别或深度（以及如何实施）与潜在的未来维护/运营成本和网络寿命之间的权衡。前期投入越多意味着后期投入越少。

基本的测试包括插入损耗 (IL) 和光回波损耗 (ORL)。IL 查看光纤链路上的衰减或损耗，并确认连续性。ORL 观察沿着一条链路反向散射和反射的光量。网络设备供应商提供 IL 和 ORL 规范或限制，以便其光传输系统能够正确运行。高 IL 和 ORL 值通常导致信号劣化，损害传输的可靠性，表现为较高水平的误码率 (BER)。FTTH/PON 等 IL/ORL 预算紧张的网络以及传输带宽更高的网络需要精确的插入损耗 (IL) 和 ORL 测量。通常，无论从哪个方向测量，链路都将具有相同的 IL，但是双向测量将为您提供更高的测量精度。然而，根据测试方向的不同，ORL 可能会有所不同；因此，双向测量是强制性的。

要了解更多关于光纤测试的基础知识，请查看我们的 光纤测试 页面。

虽然双向 IL 和 ORL 是很好的测试（实际上是最低限度的测试），但它们只能提供整个链路的信息。如果除了一个位置之外，所有位置都有完美的最小损耗熔接，比如说中途有一个不良熔接，但链路仍然通过了 IL 和 ORL 测试，会发生什么情况？ 或者，除了中途弯曲外，其他地方的接合都很好？ 表征和了解所有熔接状况或检查弯曲的唯一方法是 OTDR 测试。最常见的方法是从链路的一端进行测试，即单向测试。但是，投入一点时间和精力进行双向 OTDR 测试可以在几个方面有所帮助，并通过消除单向 OTDR 测试偶尔产生的误报和漏报，解决可能导致光纤链路在没有任何问题时出现故障的问题。

什么是误报/漏报？

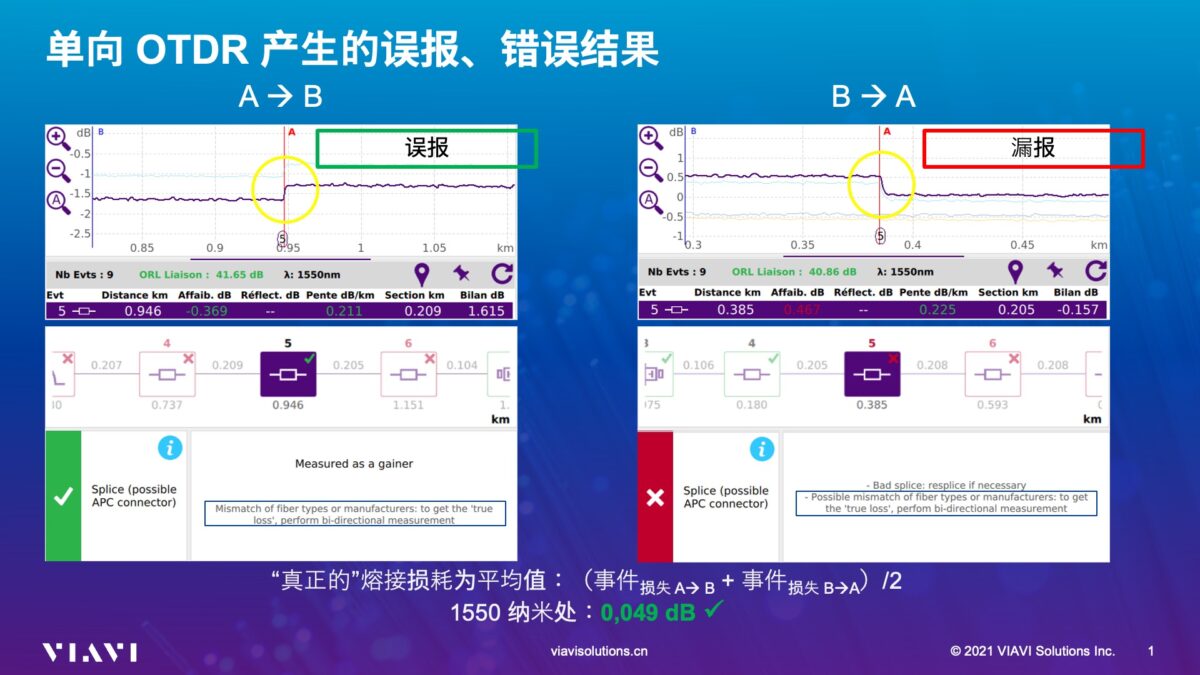

误报是指 OTDR 轨线上的事件看起来像增强，也称为增益。光纤制造商之间甚至生产批次之间的差异会导致光纤反向散射系数（来自模场直径 (MFD)）的变化，当与另一根光纤熔接时，会产生增益。漏报是看起来损耗太大的事件，这可能是一个真正的问题，如熔接不良，也可能是相同的增益，但只是从相反的方向测量/测试。那么，如何获得增益器事件的通过或正常状态，并验证过度损耗是否是真正的故障？ 答案是具有双向结果分析（平均）的双向 OTDR 测试。

双向 OTDR 分析
“真实”熔接损耗为平均值：- （事件损耗 (A->B) + 事件损耗 (B->A)）/2

想一想，当通过过度损耗或看起来像是增益的情况发现熔接失败时，您有什么选择？ 您重新拼接，重新测试，然后猜测您会得到完全相同的结果。不管您重新熔接多少次，您都不能通过。现在怎么办？ 更换其中一个被切割在一起的光纤段？ 这需要付出很多努力，可能不切实际，也不能保证成功。将光纤投入使用并希望它能正常工作？ 这不完全是一个专业的解决方案，而且可能会导致激活延迟或处罚。或者干脆报废该光纤？ 似乎有点浪费！

双向 OTDR 测试使您能够平均这些制造/反向散射/测量差异，从而给出真实的事件损失，帮助您诊断光纤的接头、连接器或部分是否确实存在问题，是否需要更换，从而节省您的时间和金钱，或者避免您放弃良好的光纤链路。

此外，双向 OTDR 测试还可以揭示被 OTDR 死区隐藏的事件，在这些死区中，相邻的事件可能会被遗漏，并显示为单个事件：来自第一个事件的反射（或反向散射）光意味着，在第一个事件之后由附近事件反射的光被 OTDR 淹没或错过。从光纤链路的另一端（远端）进行测试将揭示第二个事件，因此您可以更准确地了解真实/实际光纤链路中的情况。

避免这些问题和成本的方法不仅是执行更高级别/更详细的测试（即全双向 IL、ORL 和 OTDR 测试），而且还要注意这些测试是如何实施的，工作流程是否有效（单测试端口与双测试端口），应用什么级别的自动化来加快测试序列（使用被测光纤进行数据交换 – 设置和结果），它是否消除了后处理工作和延迟（板载 真双向 OTDR 分析）。

与传统的单向测试相比，可以在更短的时间内执行更彻底的双向光纤认证，并提供更高程度的确定性，即光纤具有更好的质量并且需要更少的维护。

如果您想了解更多信息，请查看我们的双向 OTDR 测试页面.
